Nitonakrętki nierdzewne radełkowane z płaskim kołnierzem
Nitonakrętki nierdzewne radełkowane z płaskim kołnierzem

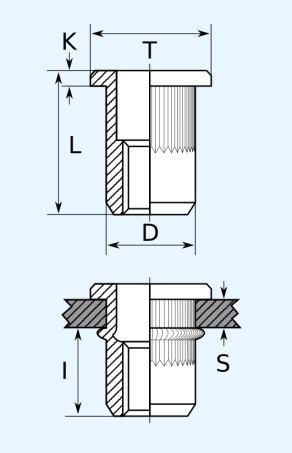

| Gwint | Nr katalogowy | Zakres zacisku | I | Otwór | D | T | K | L |  |
 |
|---|---|---|---|---|---|---|---|---|---|---|
| M4 | EFM-M04-05-20-A2 EFM-M04-20-35-A2 |
0,5-2,0 2,0-3,5 |
6,5 | 6 | 5,9 | 9 | 0,8 | 10,5 12 |
6860 | 3920 |
| M5 | EFM-M05-05-25-A2 EFM-M05-25-50-A2 |
0,5-2,5 2,5-5,0 |
8 | 7 | 6,9 | 10 | 1 | 13 16,5 |
11760 | 4510 |
| M6 | EFM-M06-05-30-A2 EFM-M06-30-55-A2 |
0,5-3,0 3,0-5,5 |
9,2 | 9 | 8,9 | 12,3 | 1,3 | 15,5 19,5 |
18630 | 4900 |
| M8 | EFM-M08-10-35-A2 EFM-M08-35-60-A2 |
1,0-3,5 3,5-6,0 |
11,5 | 11 | 10,9 | 14,5 | 1,5 | 18,5 21 |
27450 | 6860 |
| M10 | EFM-M10-10-40-A2 EFM-M10-40-65-A2 |
1,0-4,0 4,0-6,5 |
13,5 | 13 | 12,9 | 17 | 1,6 | 21 24 |
29410 | 7840 |
| M12 | EFM-M12-10-40-A2 EFM-M12-40-65-A2 |
1,0-4,0 4,0-6,5 |
13,5 14,0 |
16 | 14,9 | 18 | 1,7 | 22 25 |
48050 | 7840 |
